【產品簡介】
? ? ?TFS-M74高級電容指紋模塊作為一個整體應用模組提供給客戶進行二次開發，內部集成了指紋采集、指紋圖像處理、指紋圖像優化、指紋運算、指紋轉換、指紋特征值提取、指紋比對等等一切指紋技術，客戶只需要調用模塊的簡單協議就能快速開發各類指紋產品。
【產品優勢】?
? 進口FPC 半導體傳感器
? 圖像清楚：采用高清紅外采集，圖像清楚；
? 分體結構：安裝方便，維修成本更低
? 識別更快：進口芯片 分類算法?
? 開發更簡單：模塊級 接口及協議
? 產品更穩定：進口芯片 分級平臺管理
? 兼容性更強：兼容及通用公司同類產品
【電氣特性】
? ?類 別 ? ? ? ? ? ? ? ? ?參?數?
處理器（CPU） ? ? ? ? ?STM32F105RB（進口ST高級數字處理器）?
傳感器? ? ? ? ? ? ? ? ? ? ? ?進口FPC傳感器（FPC1011F3）?
存儲器? ? ? ? ? ? ? ? ? ? ? ? 片內存儲（可擴展存儲器）
指紋容量? ? ? ? ? ? ? ? ? ? 400枚?
認假率? ? ? ? ? ? ? ? ? ? ? ?<0.001%(安全等級為5時)
拒真率? ? ? ? ? ? ? ? ? ? ? ?<0.1%?(安全等級為5時)
電流? ? ? ? ? ? ? ? ? ? ? ? ? 45ma
輸入時間? ? ? ? ? ? ? ? ? ?<0.5秒?
比對時間? ? ? ? ? ? ? ? ? ?<0.5秒?
比對方式? ? ? ? ? ? ? ? ? ?1：1或1：N
安全等級? ? ? ? ? ? ? ? ? ?1-10級（可自定義）?
輸出格式? ? ? ? ? ? ? ? ? ?三種：用戶號，圖像，特征值?
特征值大小? ? ? ? ? ? ? ? 193字節?
特征值模板大小 ? ? ? ? 512字節?
通訊接口? ? ? ? ? ? ? ? ? ?UART接口/RS232
通訊波特率? ? ? ? ? ? ? ?9600-115200bps
電源接口? ? ? ? ? ? ? ? ? 串口供電，外接電源??
指紋特值上傳 ? ? ? ? ? 支持
指紋特值下載 ? ? ? ? ? 支持
電源? ? ? ? ? ? ? ? ? ? ? ? ?3.5-7.5V
主板尺寸? ? ? ? ? ? ? ? ? 40*58*8mm
工作溫度：? ? ? ? ? ? ? -20°C?至60°C?
相對濕度：? ? ? ? ? ? ? 40%RH-85%RH（無凝露）?
兼容性? ? ? ? ? ? ? ? ? ? 兼容TFS-M12?TFS-M51系列指紋模塊協議?
新增功能? ? ? ? ? ? ? ? ?抗太陽光直照（可以直接用于室外）?

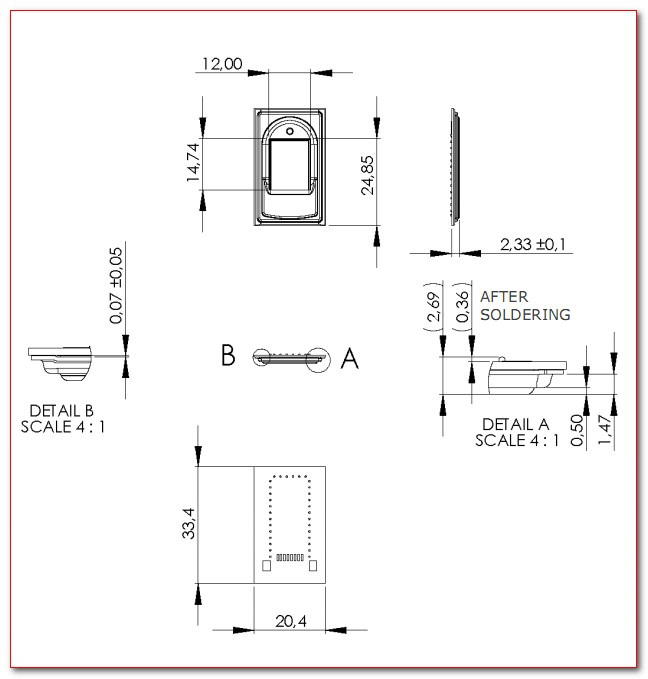

【產品尺寸】
【應用開發平臺】
? ?模塊支持Android Windows 2000/ XP/2003/ Vista， Windows CE 3.0/4.2/5.0 X86 Intel /AMD，linux， ARM7/9嵌入式開發平臺， windows mobile ，計算機平臺的開發及應用等
【推薦應用】
1. 適用于基于本模塊開發各種指紋產品；
2. 開發脫機產品，如：指紋門鎖，門禁，單片機……
3. 嵌入式開發產品，如ARM平臺，windows CE平臺
4. 應用于聯機開發產品，像指紋的采集……
【注意事項】
1.此模塊主芯片采用進口的ST芯片，性能穩定，識別速度快，請放心使用；?
2.此模塊是電子配件，沒有成形的外殼，在使用時請注意隔電保護；?
3.模塊的存儲容量為100枚（可擴充到1000枚），存儲時不能超過此值；?
4.模塊的額定電壓為：5V ，工作范圍：正負0.15V，在給模塊供電前請注意穩壓處理；?
5.因本產品是電子部件，購買后會提供電子版的開發手冊和例程(以光盤或網盤下載形式提供)，開發時需要您有一定專業基礎；?
6.由于指紋模塊是個部件，其接口是沒有保護電路的，在接線及電源時千萬不要搞錯，請嚴格按光盤中的用戶手冊進行。?
