【產品簡介】

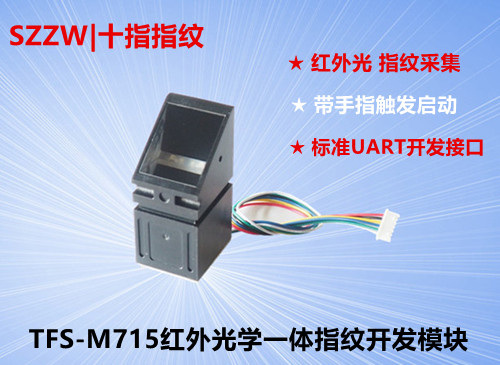

? ? ?TFS-M715高級一體光學指紋模塊作為公司新推出的一款專用于二次開發的高性價比指紋模組，模組自帶手指感應觸發上電，內部集成了手指觸摸感應，指紋采集、指紋圖像處理、指紋圖像優化、指紋運算、指紋轉換、指紋特征值提取、指紋比對等等一切指紋技術，客戶只需要調用模塊的簡單協議就能快速開發各類指紋產品。
【產品優勢】?
? 圖像清楚：采用高清紅外采集，圖像清楚；
? 識別更快：進口芯片 分類算法?
? 開發更簡單：模塊級 接口及協議
? 產品更穩定：進口芯片 分級平臺管理
? 兼容性更強：兼容及通用公司同類產品
【技術參數】
? ?類 別 ? ? ? ? ? ? ? ? ?參?數?
處理器（CPU） ? ? ? ? ?nuvoton（M4核? ?192MHZ）?
傳感器? ? ? ? ? ? ? ? ? ? ? ?高清光學（TFS-GC08T）
存儲器? ? ? ? ? ? ? ? ? ? ? ? 片內存儲（可擴展存儲器3000枚）
指紋容量? ? ? ? ? ? ? ? ? ? 100枚（可擴展到1000枚）?
認假率? ? ? ? ? ? ? ? ? ? ? ?<0.001%(安全等級為5時)
拒真率? ? ? ? ? ? ? ? ? ? ? ?<0.1%?(安全等級為5時)
電流? ? ? ? ? ? ? ? ? ? ? ? ? 45ma
輸入時間? ? ? ? ? ? ? ? ? ?<0.5秒?
比對時間? ? ? ? ? ? ? ? ? ?<0.5秒?
比對方式? ? ? ? ? ? ? ? ? ?1：1或1：N
安全等級? ? ? ? ? ? ? ? ? ?1-10級（可自定義）?
輸出格式? ? ? ? ? ? ? ? ? ?三種：用戶號，圖像，特征值?
特征值大小? ? ? ? ? ? ? ? 193字節?
特征值模板大小 ? ? ? ? 512字節?
通訊接口? ? ? ? ? ? ? ? ? ?UART接口/RS232
通訊波特率? ? ? ? ? ? ? ?9600-115200bps
電源接口? ? ? ? ? ? ? ? ? 串口供電，外接電源??
指紋特值上傳 ? ? ? ? ? 支持
指紋特值下載 ? ? ? ? ? 支持
電源? ? ? ? ? ? ? ? ? ? ? ? ?3.5-7.5V
主板尺寸? ? ? ? ? ? ? ? ? 40*58*8mm
工作溫度：? ? ? ? ? ? ? -20°C?至60°C?
相對濕度：? ? ? ? ? ? ? 40%RH-85%RH（無凝露）?
兼容性? ? ? ? ? ? ? ? ? ? 兼容TFS-M12?TFS-M51系列指紋模塊協議?
新增功能? ? ? ? ? ? ? ? ?抗太陽光直照（可以直接用于室外）?

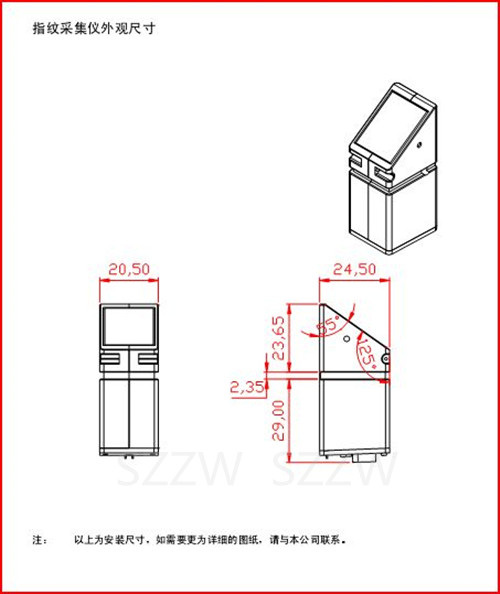

【產品尺寸】
【接口定義】
? ?
(詳見用戶手冊)
?【應用開發平臺】
? ?模塊支持模塊支持Android Windows 2000/ XP/2003/ Vista， Windows CE 3.0/4.2/5.0 X86 Intel /AMD，linux， ARM7/9嵌入式開發平臺， windows mobile ，計算機平臺的開發及應用等
【推薦應用】
1. 適用于基于本模塊開發各種指紋產品；
2. 開發脫機產品，如：指紋門鎖，門禁，單片機……
3. 嵌入式開發產品，如ARM平臺，windows CE平臺
4. 應用于聯機開發產品，像指紋的采集……
【注意事項】
1.此模塊主芯片采用進口的ST芯片，性能穩定，識別速度快，請放心使用；?
2.此模塊是電子配件，沒有成形的外殼，在使用時請注意隔電保護；?
3.模塊的存儲容量為100枚（可擴充到1000枚），存儲時不能超過此值；?
4.模塊的額定電壓為：5V ，工作范圍：正負0.15V，在給模塊供電前請注意穩壓處理；?
5.因本產品是電子部件，購買后會提供電子版的開發手冊和例程(以光盤或網盤下載形式提供)，開發時需要您有一定專業基礎；?
6.由于指紋模塊是個部件，其接口是沒有保護電路的，在接線及電源時千萬不要搞錯，請嚴格按光盤中的用戶手冊進行。?
