【產品簡介】
? ? ?SZM325高級電容指紋模塊作為一體應用二次開發模組提供給客戶進行二次開發，內部集成了指紋采集、指紋圖像處理、指紋圖像優化、指紋運算、指紋轉換、指紋特征值提取、指紋比對等等一切指紋技術，客戶只需要調用模塊的簡單協議就能快速開發各類指紋產品。
? ? ?SZM325模塊：UART接口，標準協議（8字節） ；手指觸發啟動 ；大面積160*160 ；ANV401高頻主控芯片；集成自主商用算法。
【產品優勢】?
? 1.大尺寸：160*160 大尺寸指紋 ，大圖像 不需要拼圖，一次采集圖像，完整一張指紋，采集速度快，處理速度快 比對速度快
2.速度快，采用么M4核的192MHZ芯片，配合自主商用分類算法，速度快才是關健！
3.易開發：三條命令執行全部操作，?
一條添加命令，執行添加，驗證圖像質量，是否重復及存儲功能 ? ?
一條比對命令：執行添加，圖像檢驗合格，轉化特征值 ，比對及輸出比對結果 ? ?
一條刪除命令：執行查詢，和刪除功能 ? ?一條命令，執行一項工作，沒有一絲多余操作
4.識別速度快：大圖像，采集快 ? 高CPU ? 處理快 ? 分類算法，比對快
5.標準接口：標準接口 ?（UART通用）標準協議 （標準8字節協議，易學，易開發）標準尺寸 （兼容行業通用尺寸）
【技術參數】
? ?類 別 ? ? ? ? ? ? ? ? ?參?數?
處理器（CPU） ? ? ? ? ?nuvoton（M4核心 912MHZ)?
傳感器? ? ? ? ? ? ? ? ? ? ? ?大尺寸160*160
存儲器? ? ? ? ? ? ? ? ? ? ? ?片內存儲（可擴展存儲器）
指紋容量? ? ? ? ? ? ? ? ? ?150枚或500枚
認假率? ? ? ? ? ? ? ? ? ? ?<0.001%(安全等級為5時)
拒真率? ? ? ? ? ? ? ? ? ? ?<0.1%?(安全等級為5時)
電流? ? ? ? ? ? ? ? ? ? ? ? ?45ma
輸入時間? ? ? ? ? ? ? ? ?<0.5秒?
比對時間? ? ? ? ? ? ? ? ?<0.5秒?
比對方式? ? ? ? ? ? ? ? ?1：1或1：N
安全等級? ? ? ? ? ? ? ? ?1-10級（可自定義）?
輸出格式? ? ? ? ? ? ? ? ?三種：用戶號，圖像，特征值?
特征值大小 ? ? ? ? ? ? 193字節?
特征值模板大小? ? ? 512字節?
通訊接口? ? ? ? ? ? ? ? UART接口/RS232
指紋特值上傳 ? ? ? ? ? 支持
指紋特值下載 ? ? ? ? ? 支持
通訊波特率 ? ? ? ? ? ? 9600-115200bps
電源接口? ? ? ? ? ? ? ? ?串口供電，外接電源?
電源? ? ? ? ? ? ? ? ? ? ? ?3.5-7.5V
主板尺寸? ? ? ? ? ? ? ? 33*20*6mm
工作溫度： ? ? ? ? ? ? -20°C?至60°C?
相對濕度： ? ? ? ? ? ? 40%RH-85%RH（無凝露）?
兼容性? ? ? ? ? ? ? ? ? 兼容SZM216 ?TFS-M715S?TFS-S78系列指紋協議?

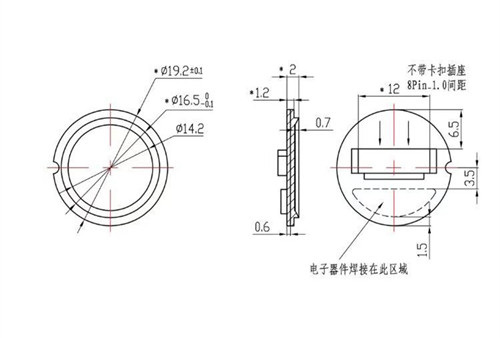

【產品尺寸】

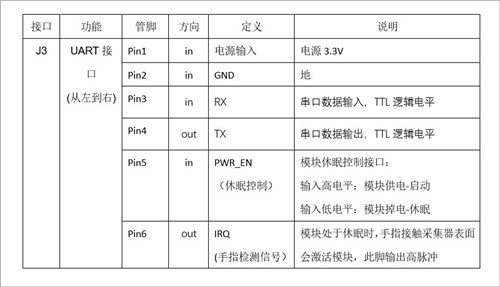

【接口定義】
【應用開發平臺】
? ?模塊支持Android Windows 2000/ XP/2003/ Vista， Windows CE 3.0/4.2/5.0 X86 Intel /AMD，linux， ARM7/9嵌入式開發平臺， windows mobile ，計算機平臺的開發及應用等
【推薦應用】
1.開發指紋鎖、辦公室鎖等鎖具應用開發。。。
2.適用于基于本模塊開發各種指紋產品；
3.開發脫機產品，如：指紋門鎖，門禁，單片機……
4.嵌入式開發產品，如ARM平臺，windows CE平臺
5.應用于聯機開發產品，像指紋的采集……
【注意事項】
1.此模塊主芯片采用進口的XT芯片，性能穩定，識別速度快，請放心使用；
2.此模塊是電子配件，沒有成形的外殼，在使用時請注意隔電保護；
3.模塊的存儲容量為150枚（或500枚），存儲時不能超過此值；
4.模塊的額定電壓為：3.3-5V ，工作范圍：正負0.15V，在給模塊供電前請注意穩壓處理；
5.購買后會提供電子版的開發手冊（可自行下載或聯系客服獲取），使用時需要您有一定專業基礎，本公司只提供本產品的相關技術支持，不包括電子，電路相關技術的支持；
6.由于指紋模塊是個部件，其接口是沒有保護電路的，在接線及電源時千萬不要搞錯，請嚴格按光盤中的用戶手冊進行。
